Das Plugin Fanuc OLP (Menü VFanuc » Plugins » Fanuc OLP) zeigt das im Fanuc-Viewer geöffnete UP / die Folge in einer 3D-Umgebung: den Roboter (CAD-Modell aus dem CAD-Repository oder ein Dummy-Modell, das aus den DH-Parametern der Steuerung aufgebaut wird), alle Punkte des Programms als Bahn, die User Frames, den TCP (UTOOL) und die Linearachse E1.
Fenster
- 3D-Ansicht - Robotermodell, Bahn des Programms, Frames und TCP; Ansichten (axonometrisch, vorne, oben ...), Fit in view und Grab the preview (Export der Ansicht als Bild) in der Werkzeugleiste,
- Menü View - Darstellungsmodus (schattiert / Drahtgitter), Raster ein / aus,
- Menü Tools - Würfel oder Kugel zur Szene hinzufügen (z. B. um einen Zaun oder ein Hindernis zu prüfen), Vorschau speichern, Options (Einstellungen für Raster und Farben),
- Message Window - Informationen zum Modell, zur Kinematik und zu den Punkten (Fehler, Achsgrenzen, nicht erreichbare Positionen).
- UF / UT - User Frame und User Tool des ausgewählten Punkts,
- A1 .. A6, E1 - Achswerte; eine Änderung bewegt den Roboter, X, Y, Z, W, P, R und die Konfiguration CONF werden berechnet,
- X, Y, Z, W, P, R - editierbar: der TCP im User Frame UF mit dem User Tool UT des Panels; ein neuer Wert bewegt den Roboter über die inverse Kinematik, die Konfiguration CONFIG bleibt erhalten. Der Wert wird mit Enter, beim Verlassen des Feldes oder mit den Pfeilen übernommen (nicht nach jedem getippten Zeichen). Gibt es keine Lösung, wird eine Achsgrenze überschritten oder ist die Montage nicht unterstützt, nennt das Meldungsfenster den Grund und die vorherige Position kommt zurück,
- Current UF is RTCP - der User Frame ist ein externer TCP (Remote TCP),
- Show flange position, Show TCP, Show path, Show points' labels, Show range,
- Path - alle Bewegungen des Programms mit UF / UT; Kommentare und Anweisungen zwischen den Bewegungen werden im Baum angezeigt; die Auswahl eines Punkts bewegt den Roboter dorthin,
- Base - User Frames, die jeweils ein- oder ausgeblendet werden können,
- Tool - CAD-Modelle von Werkzeugen (STEP), die am Flansch montiert werden können,
- Compare with... - zeichnet die Bahn eines anderen UP / einer anderen Folge desselben Roboters.
- Touch up - schreibt die aktuelle Position des Roboters in den ausgewählten Punkt,
- Add point - fügt nach dem ausgewählten Punkt eine neue Bewegung mit der aktuellen Position ein.
Touch up und Add point ändern das Programm im Editor (die Datei wird wie gewohnt gespeichert) und erfordern die
Lizenz VFanuc OLP. Offline erzeugte Bahnen sind nicht sicher - testen Sie ein Offline-Programm, bevor Sie den Roboter im
Automatikbetrieb fahren.

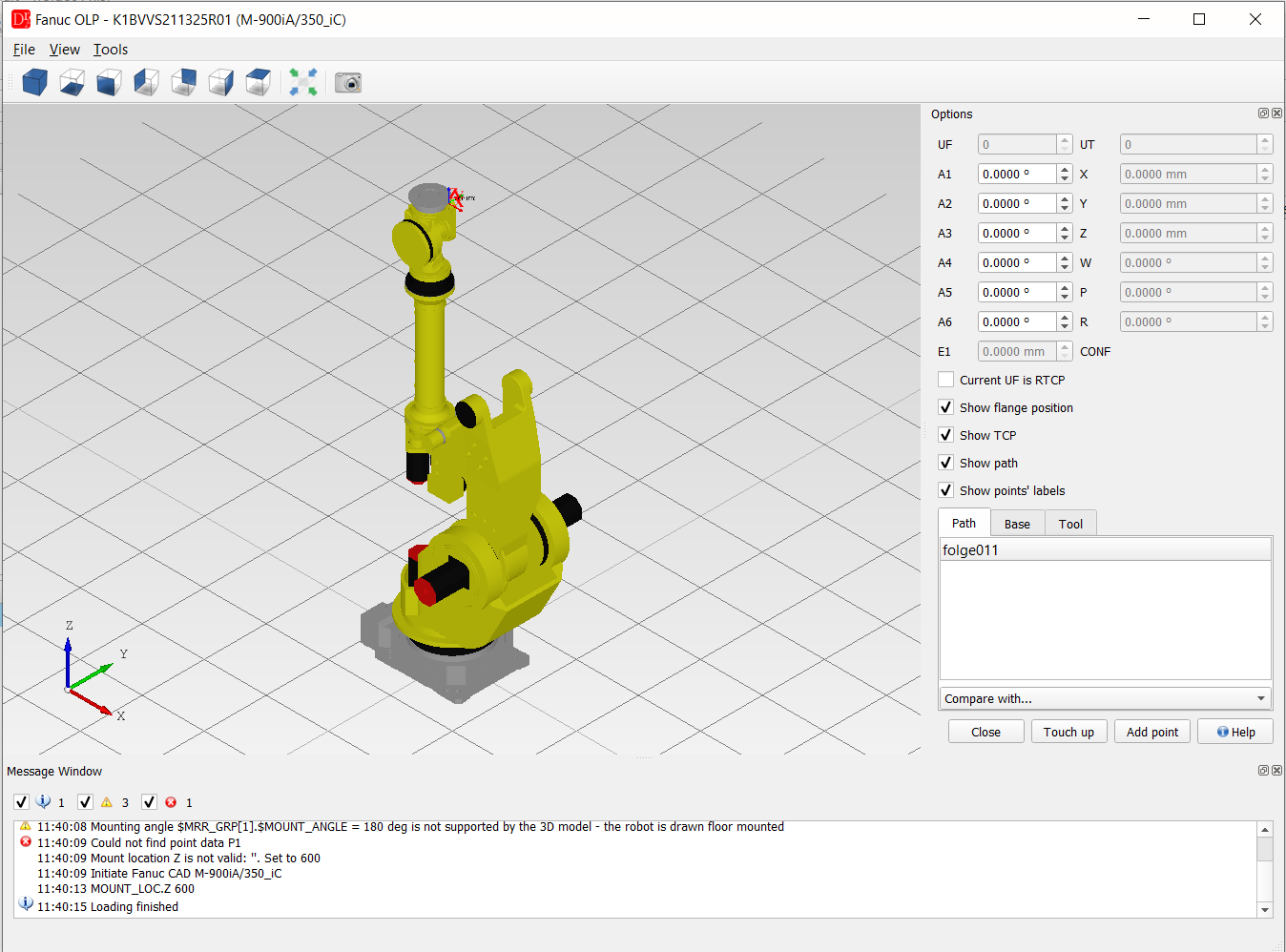

Robotermontage: Die Positionen eines Fanuc-Roboters liegen in seinem eigenen World Frame und werden daher
immer berechnet. Ein Roboter mit $MRR_GRP[1].$MOUNT_ANGLE ungleich 0 (Wand, Decke) wird trotzdem bodenmontiert
gezeichnet - eine Warnung im Meldungsfenster weist darauf hin.
Fanuc M-900 mit Parallelarm: Für M-900iA/260L, M-900iB/280L und
M-900iB/400L ist der Versatz des Unterarms bestätigt, daher berechnen die 3D-Ansicht und die Punktumrechnungen
des Editors (Achsen ↔ X Y Z W P R) diese Roboter korrekt. Für andere Robotertypen mit Parallelarm ist die Kinematik
noch nicht bestätigt: Der Editor berechnet ihre Positionen nicht und zeigt die Meldung The kinematics of ...
(parallel link) is not yet confirmed in DReS - positions cannot be calculated.
Kommando-API
Die Pose des Roboters ist überplugin_cmd mit plugin = "Fanuc OLP" erreichbar (siehe
VeRa / Kommando-API), z. B. {"cmd": "plugin_cmd", "plugin": "Fanuc OLP", "command": "olp_pose",
"z": 1200, "config": "N U T, 0, 0, 0"}. Zuerst die Ansicht mit run_plugin "Fanuc OLP" öffnen, während ein
Fanuc-Programm im Editor geöffnet ist; sonst ist die Antwort ein Fehler. Die Kommandos verwenden dieselben Funktionen wie die
Felder des Panels.
| Kommando | Parameter | Bedeutung | Standard |
|---|---|---|---|
olp_status | - | Zustand der Ansicht: open, program,
connected (Viewer des Programms), robotLoaded, mountingSupported /
mountingError und die Pose des Panels (wie olp_pose) | - |
olp_pose | x, y, z (mm) | Position des Werkzeugs UT im User Frame UF des Panels (Felder X, Y, Z, Option Current UF is RTCP) - wie die Eingabe in die Felder: inverse Kinematik, Soft-Limits, der Roboter wird bewegt | die aktuellen Feldwerte |
w, p, r (Grad) | Orientierung, wie die Felder W, P, R | die aktuellen Feldwerte | |
config (Text) | CONFIG der Lösung, z. B. "N U T, 0, 0, 0"; die CONFIG der Lösung wird
geprüft | die CONFIG des Panels | |
olp_axes | a1 .. a6 (Grad) | Achsfelder J1 .. J6; die Grenzen der Felder werden geprüft - ein Wert außerhalb ergibt einen Fehler und der Roboter wird nicht bewegt; die kartesische Pose folgt über die Vorwärtskinematik | die aktuellen Feldwerte |
e1 | Linearachse E1; ein Fehler, wenn der Roboter kein E1 hat (Feld nicht aktiv) | der aktuelle Feldwert |
olp_pose und olp_axes: axes [J1 .. J6], e1 (wenn der Roboter E1
hat), x .. r, config, ut, uf, rtcp. Ohne
Parameter wird nur die aktuelle Pose gelesen. UT und UF sind die Anzeigefelder des Panels (aus dem ausgewählten Punkt
übernommen): sie werden gemeldet, nicht gesetzt.
Fehler stehen in der Antwort: ok = false und error mit dem Grund (keine Lösung,
Soft-Limit, andere CONFIG, Roboter oder DH-Parameter nicht geladen, ein Wert mit falschem Typ, unbekanntes Kommando); die Pose
bleibt unverändert und die Antwort enthält die unveränderten Werte.
Siehe auch 3D-Modellierung zum CAD-Repository der Robotermodelle.
