Werkzeuge an den Robotern
Beim Öffnen einer Zelle werden die Werkzeuge, die in der Studie an den Flanschen sitzen, an die Roboter angebaut. Die Spalte Attached to des Model Browser und die Liste in der Registerkarte Work Zones zeigen das aktuelle Werkzeug jedes Roboters. Werkzeuge werden von Hand über das Kontextmenü eines Roboters oder eines Werkzeugs gewechselt:
- Attach to robot... – baut das gewählte Werkzeug an einen ausgewählten Roboter an,
- Detach, Detach tool, Detach fixtures – lassen das Werkzeug (die Vorrichtungen) an der aktuellen Stelle zurück,
- Attach default tool – stellt das Werkzeug aus der Studie wieder her.
Komponenten, die ein Werkzeug sein können (Greifer, Zangen, Dockingsysteme, in der Studie montierte Komponenten), haben im Model Browser ein Hammersymbol: grau = frei, orange = an einen Roboter angebaut, rot durchgestrichen = in dieser Sitzung gegenüber der Studie geändert. Das Standardwerkzeug ist das Werkzeug, das in der Studie am Roboter montiert ist.
Der Dialog Attach legt den Roboter, Tool oder Add fixture (z. B. ein Bauteil im Greifer) und die Einbaulage am Flansch fest (X Y Z, A B C). Schaltflächen füllen die Lage aus:
- Position from the study – die in der Studie gespeicherte Einbaulage,
- Keep the position in the cell – die Komponente bleibt genau dort, wo sie in der Ansicht ist,
- Model origin on the flange – nur wenn der Ursprung des Werkzeugmodells auf dem Flansch liegt,
- Same as the current tool – die Lage des vorherigen Werkzeugs.
Prüfen Sie das Ergebnis, indem Sie A6 bewegen. Enthält die Studie eine vollständige Montagekette (Werkzeugwechsler → Adapter → Werkzeug), wird die ganze Kette automatisch angebaut. Das Robotermenü in der Liste Work Zones bietet dieselben Funktionen: Attach a tool... / Change the tool..., Add a fixture on the flange..., Detach tool, Show the tool in the model tree, Attach default tool.
Das Abbauen aller Werkzeuge und das Anbauen der Standardwerkzeuge aller Roboter befindet sich in der Registerkarte Auto-Docking.
Werkzeugmodell aus einer JT-, glTF-, STL- oder STEP-Datei
Das Kontextmenü eines Roboters (Model Browser) hat den Eintrag Werkzeugmodell (JT / STEP / STL / glTF)... (englische Oberfläche: Tool model (JT / STEP / STL / glTF)...). Der Dialog fragt nach:
- Modelldatei – das JT-Modell des Werkzeugs (z. B. einer Schweißzange) oder eine glTF-2.0- (.gltf mit ihrer .bin oder .glb), binäre STL- (.stl) bzw. STEP-Datei (.stp, .step); ... öffnet den Dateidialog im zuletzt benutzten Ordner,
- X Y Z [mm], A B C [deg] – die Lage des Modellursprungs relativ zum KUKA-Flansch ($FLANGE, KUKA ABC; 0 = das Modell liegt im Flanschkoordinatensystem). Das ist die Anbaulage, nicht der TCP ($TOOL_DATA): in einer Process-Simulate-Studie ist es die mountLocation (mm) / mountRotation des Werkzeugs (Schweißzangen am Werkzeugwechsler meist Z 38, A B C 0). Der CAD-Flansch des KUKA-Robotermodells ist um 180° um Z gedreht; der Simulator rechnet die Lage selbst um,
- Kontrollkästchen zusätzliches Element am Flansch (Vorrichtung, z. B. Werkzeugwechsler) – das Werkzeug bleibt – ohne Haken ist das Modell das Werkzeug des Roboters: es ersetzt das Werkzeug am Flansch, ein Dummy-Werkzeug wird entfernt; mit Haken ist das Modell ein zusätzliches Element (Vorrichtung) und das aktuelle Werkzeug bleibt.
Das Werkzeugmodell wird für die Arbeitsbereiche und die 3D-Kollisionsprüfung wie jedes andere Werkzeug verwendet. Trägt der Roboter schon ein Werkzeugmodell, öffnet sich der Dialog mit dessen Datei und Lage, sodass die Lage korrigiert werden kann. Das Meldungsfenster zeigt das angebaute Modell mit seiner Lage und dem Pfad der Datei.
Ein Modell nur einmal, kein Dummy mit Modell. Dasselbe Modell (derselbe Name oder ein Name, der mit dem anderen an einem Unterstrich beginnt) wird nie zweimal an einem Roboter angebaut: die API tool_model liefert einen Fehler mit den angebauten Elementen (replace: true ersetzt es), und das Robotermenü Doppelte Modelle entfernen behält eines (das Element der Studie zuerst). Ein Roboter mit 3D-Modell seines Werkzeugs hat kein Dummy-Werkzeug.
Montierte Elemente. Das Robotermenü Montierte Elemente hat ein Untermenü für das Werkzeug und jede Vorrichtung: Ausblenden / Einblenden (das Modell wird aus- oder eingeblendet; wird mit der Simulation und dem Paket gespeichert) und Vom Roboter entfernen (ein Modell aus einer Datei wird aus der Szene gelöscht, ein Element der Studie bleibt ausgeblendet). Ein ausgeblendetes Modell bleibt in den Kollisionsprüfungen; nur ein entferntes wird nicht mehr geprüft. API: tool_info, tool_remove, tool_hide, tool_show.
Das Werkzeugmodell wird mit der Simulation gespeichert (Save simulation...: Element Docked mit dem Pfad im Attribut jtFile, auch für glTF-/STL-/STEP-Dateien) und mit der Sitzung (attached[].file): beim Laden wird die Modelldatei erneut eingefügt und das Modell mit der gespeicherten Lage angebaut. Relative Pfade werden auch aufgelöst, wenn das Simulationspaket in einen anderen Ordner verschoben wurde; eine nicht gefundene Datei wird im Meldungsfenster aufgeführt.
Beispiel: eine Punktschweißzange EuroX an Roboter R5 – der Ursprung des JT-Modells liegt 38 mm hinter dem Flansch, also Lage X 0, Y 0, Z 38, A B C 0. Der TCP des Roboters ($TOOL aus dem Roboterarchiv) liegt dann auf der Spitze der festen Elektrode; prüfen Sie das mit robot goto in einem Schweißpunkt (siehe unten) oder durch Bewegen von A6.
glTF, STL und STEP: das Modell muss im selben Koordinatensystem wie das JT-Modell liegen (z. B. aus der JT-Datei konvertiert), dann ist die Lage am Flansch dieselbe wie für die JT-Datei (z. B. Z 38). glTF 2.0 behält die Farben der Teile (die ursprüngliche JT-Farbe extras.jtDiffuse vom Konverter jt2step, sonst der lineare baseColorFactor der Materialien, nach sRGB umgerechnet – dieselben Farben wie im JT-Modell; Teile gleicher Farbe bilden ein Teil im Modellbaum); die Koordinaten sind laut glTF-Standard in Metern mit +Y nach oben und werden in Millimeter mit +Z nach oben umgerechnet. Unterstützt: Dreiecke (Modus 4), Float-Positionen, Normalen, 8-/16-/32-Bit-Indizes, Knotenmatrizen und Translation / Rotation / Skalierung; Dateien mit erforderlichen Erweiterungen (z. B. Draco-Kompression) oder Sparse-Accessoren werden mit einer Meldung abgelehnt. Eine glTF- oder STL-Datei wird Dreieck für Dreieck verwendet (eine Schweißzange mit 800 000 Dreiecken in etwa einer Sekunde) – STL hat keine Farben, das Modell wird einfarbig gezeigt. Eine STEP-Datei nur aus Dreiecken (Flächen mit einem POLY_LOOP aus 3 Punkten, z. B. aus JT konvertiert) wird direkt gelesen (etwa 30–60 s für 500 000–800 000 Dreiecke); jede andere STEP-Datei wird wie die Robotermodelle der Bibliothek trianguliert (Sehnenfehler 1 mm), was bei großen Modellen sehr lange dauert. Die Dreiecke der Datei werden für die Arbeitsbereiche aus Dreiecken und die Live-3D-Kollisionsprüfung verwendet, wie die Dreiecke eines JT-Modells. Das Meldungsfenster zeigt die Anzahl der Dreiecke und die Lesezeit. In einer Sitzung wird das Modell nur einmal gelesen. Verwendet werden nur die feinsten Dreiecke der Datei, ein JT-Modell bringt dagegen auch seine einfacheren Detailstufen (LOD) mit, die Live 3D alle verwendet – die Ergebnisse eines JT-Modells und einer STEP-/STL-Kopie können sich daher leicht unterscheiden. Das JT- und das STEP-/STL-Modell gleichen Namens sind verschiedene Komponenten (ID TOOLMODEL_<Roboter>_<Name>_stp, _step, _stl, _gltf oder _glb).
Per Skript oder KI-Agent: der Befehl
{"cmd":"tool_model","robot":"R5","file":"D:/.../zange.jt","pos":{"x":0,"y":0,"z":38,"a":0,"b":0,"c":0}} macht
dasselbe wie der Menüeintrag: das Modell wird eingefügt und am Flansch angebaut, es ersetzt das Werkzeug am Flansch (ein
Dummy-Werkzeug wird entfernt) und wird mit der Simulation und der Sitzung gespeichert; "fixture":true baut es
als zusätzliches Teil an. Derselbe Befehl ohne file verschiebt nur das schon angebaute Werkzeugmodell auf eine neue
pos. Zur Prüfung des Werkzeugs stellt
{"cmd":"robot","robot":"R06","goto":"UP42/P17"} den Roboter in einen Punkt des Programms (z. B. einen
Schweißpunkt), ohne das Programm zu starten; die Antwort von robot enthält das Werkzeug am Flansch (tool: id,
name, x..c) und die Position des Flansches in der Szene (flange: [x, y, z] mm, z. B. als target von
view für den Zoom auf das Werkzeug). Ein Werkzeugmodell aus mehreren Teilen (z. B. eine Schweißzange) behält die
Lage jedes Teils aus dem JT-Baum. Details: Befehls-API, Fenster KI-Agent.
Roboter an Studienpositionen einfügen
Datei → Roboter an Studienpositionen einfügen... (File → Insert robots at study positions...) fügt die Roboter der Studie aus ihren Archiven an den in der Studie gespeicherten Positionen ein. Das Archiv jedes Roboters wird automatisch verknüpft: ein Ordner oder eine ZIP-Datei mit dem Roboternamen im Ordner der Studie wird übernommen, auch wenn auf den Roboternamen noch ein Zusatz folgt (z. B. ...r01rs--kux). Eine ZIP-Datei wird in den Cache-Ordner des Benutzers entpackt (die Dateien des Benutzers bleiben unverändert; erneut entpackt wird nur, wenn die ZIP-Datei neuer ist). Das verknüpfte Archiv erscheint als kleines Archivsymbol in der zweiten Spalte (Attached to) des Model Browsers neben dem Roboter; der Tooltip zeigt den Ordner bzw. die ZIP-Datei des Archivs (und den Ordner, in den sie entpackt wurde). Ein Roboter, der nicht simuliert werden kann, wird als graues Modell eingefügt, siehe Roboter, die nicht simuliert werden können.
Das SPS-Programm (Registerkarte SPS) wird in den Einstellungen gespeichert, daher kann es nach dem Einfügen noch das Programm einer anderen Station sein. Ist kein Roboter des SPS-Programms in der Zelle, wird es durch ein neues Programm mit den Robotern der Zelle ersetzt (wie New from the robots of the cell; die Konsole schreibt eine Warnung mit den alten Robotern). Fehlen nur einige Roboter des Programms, bleibt das Programm erhalten, und die Konsole warnt, welche Roboter nicht in der Zelle sind – das Programm prüfen (SPS > Edit).
Nach dem Einfügen läuft automatisch die Basenprüfung: Die Basen der Studie werden mit den Basen in den Roboterarchiven verglichen, das Ergebnis steht in der Konsole (die Zusammenfassung des Einfügens nennt die Anzahl der abweichenden Basen).
Basen gegen die Studie prüfen
Extras → Basen gegen die Studie prüfen... (Tools → Check bases against the study...) vergleicht die Basen der Process-Simulate-Studie mit den Basen in den Roboterarchiven. Die Studie enthält die Sollwerte, das Archiv die gemessenen Werte (Einmessung des Tisches bzw. der Stationsbasis, z. B. FZG-Null der Station). Eine große Abweichung bedeutet, dass die Vorrichtungen der Studie und die Punkte des Archivs dort nicht zusammenpassen – die Simulation eines Roboters läuft dann an einer anderen Stelle als der Roboter in der Zelle.
- Studie: die Frames am Roboterelement ir_<Roboter> der Studie (systemFrames) – KUKA-Roboter: Frames b1, b2 ..., Fanuc-Roboter: User Frames uf1, uf2 ...
- Archiv: KUKA $BASE_DATA[n] aus $config.dat, auch Basen eines externen TCP (Basistyp #TCP, Werkzeug auf einem Ständer); Fanuc User Frames UF[n].
Geprüft wird gegen die Studie, aus der die Roboter eingefügt wurden (Roboter an Studienpositionen einfügen); ohne sie fragt das Programm nach der Studiendatei. Das Fenster hat folgende Felder:
- Toleranz Position (Standard 2 mm) und Toleranz Drehung (Standard 0,2°) – eine Basis mit größerer Abweichung wird als Warnung markiert.
- Bericht: Projekt, Ort, Kunde, Team, Station, Kommentar – erscheinen im Kopf des Berichts und bleiben für den nächsten Bericht gespeichert; Bericht mit der aktuellen 3D-Ansicht fügt ein Bild der 3D-Ansicht im aktuellen Zustand hinzu.
- Prüfen speichert die Toleranzen und prüft die Basen – Ergebnis in der Konsole, ein kurzes Fenster meldet das Ende der Prüfung; Prüfen und Bericht speichern... speichert zusätzlich den Bericht als PDF oder HTML (nach der Dateiendung) und öffnet ihn; Abbrechen schließt ohne Prüfung.
Die Konsole schreibt je Roboter und Basis eine Zeile: die Abweichung des Archivs von der Studie in mm (X, Y, Z im Roboterkoordinatensystem) und in Grad (Warnung über der Toleranz), eine Zeile je gemeinsamer Basis der Station und eine Zusammenfassung.
Bericht (im Stil der Berichte der Plugins VKRC / VFanuc Calibration): Logo aus den Druckeinstellungen, Kopf mit den Projektdaten, Datum, Studie und Toleranz, eine kurze Erklärung und die Tabellen:
- Basen der Roboter – je Roboter und Basis drei Zeilen: Studie (Soll-Frame), Archiv (gemessener Frame) und Differenz, jeweils mit X Y Z [mm] und A B C [°]. KUKA: bezogen auf den Roboterfuß wie $BASE_DATA; Fanuc: bezogen auf die Welt des Roboters wie UF. Dann |d| [mm] (Betrag der Positionsabweichung), Drehung [°] (Winkel zwischen beiden Orientierungen) und OK / prüfen gegen die Toleranz. Eine Basis eines externen TCP erscheint als n (ext. TCP), ein Fanuc User Frame als UF[n].
- Gemeinsame Basen der Station – Basen verschiedener Roboter, die in der Studie an derselben Stelle liegen (näher als 1 mm, die Nummer der Basis kann sich zwischen den Robotern unterscheiden), z. B. FZG-Null für alle Roboter der Station. Streuung [mm] zeigt, wie weit die Archive der Roboter diese Basis auseinander legen (Größte zwischen: die beiden Roboter mit dem größten Abstand) – eine Streuung über der Toleranz bedeutet, dass die Basis eines Roboters oder die Position des Roboters in der Zelle nicht richtig eingemessen ist.
- Roboter der Studie, die nicht in der Szene sind, stehen unter den Tabellen; optional: die 3D-Ansicht.
Lizenz: Die Basenprüfung (Menü, automatische Prüfung und API) benötigt die Basislizenz des Robot Cell Simulators (140).
API: Befehl base_check (Toleranzen, Berichtsfelder, Berichtsdatei, Ergebnis als JSON). Siehe auch das Plugin VKRC Calibration (Einmessen des Tisches mit den Punkten der Schilder MBxx X/Y/Z und einer Messspitze). Ein Einmessen des Tisches mit Messpunkten direkt im Robot Cell Simulator ist geplant.
Berechnete Roboterpositionen
Nach der Basenprüfung berechnet der Simulator für jeden Roboter die Position des Roboterfußes, bei der die gemessenen Basen des Archivs (KUKA $BASE_DATA, Fanuc UF) auf den Sollbasen der Studie (b<n> / uf<n>) liegen. Die Archivbasen werden wie die Bahnen der Programme auf $WORLD des Roboters bezogen (Roboterposition der Studie ohne $ROBROOT). Bei mehreren Basen ist das Ergebnis der Mittelwert der Basen; eine Basis, die nicht zu den anderen passt (Ausreißer), bleibt unberücksichtigt und wird in der Konsole genannt. Ein Roboter auf einer Linearachse (7. Achse) erhält eine Meldung – seine Position wird nicht berechnet. Die Konsole schreibt je Roboter eine Zeile (Verschiebung in mm, X / Y / Z in der Welt, Drehung in Grad, verwendete / ausgelassene Basen).
Steht mindestens ein Roboter außerhalb der Toleranz, öffnet sich nach der Prüfung (nach Prüfen und nach Prüfen und Bericht speichern...) das Fenster Berechnete Roboterpositionen (Calculated robot positions):
- Tabelle: Roboter (Kontrollkästchen – Roboter außerhalb der Toleranz sind angehakt), Verschiebung [mm] (Verschiebung des Roboterfußes gegenüber der Studie in der Welt), X / Y / Z [mm], Drehung [°], Rest [mm] (größte verbleibende Abweichung einer Basis nach der Korrektur) und Basen (Nummern der verwendeten Basen).
- Studie überschreiben (Sicherungskopie .bak) statt einer Kopie <Studie>_calibrated.xml – Standard aus: die Positionen werden in eine Kopie <Studie>_calibrated.xml neben der Studie geschrieben; an: die Studie wird überschrieben, vorher entsteht eine Sicherungskopie <Studie>.bak_<Datum>_<Uhrzeit>.
- Simulation mit den neuen Roboterpositionen neu laden – Standard an: die Simulation wird neben der Studienkopie als <Kopie>_simulation.xml gespeichert und neu geladen, die Roboter stehen an den neuen Positionen.
- Auf die gewählten Roboter anwenden schreibt die berechneten Positionen der angehakten Roboter.
In der Kopie wird die absoluteLocation des Roboters und seiner Kinder verschoben. Basis-Frames der Station, die am Roboter hängen, bleiben an ihrer Stelle in der Welt (die Vorrichtungen bewegen sich nicht), die Frames des Roboters selbst bewegen sich mit dem Roboter. Die Kopie ist für den Robot Cell Simulator bestimmt, nicht für einen Import zurück in Process Simulate. Der Bericht der Basenprüfung hat einen Abschnitt Berechnete Roboterpositionen (Roboter, Basen, dX dY dZ, |d|, Drehung, Rest, korrigieren / OK; nach dem Anwenden auch die Studienkopie).
Lizenz: Basislizenz des Robot Cell Simulators (140). API: base_check mit apply, robots, saveStudy, overwrite, reload (Ergebnisfelder calibration und apply).
Schweißpunktbericht
Extras → Schweißpunktbericht... (Tools → Weld point report...) sammelt die Punktschweißpunkte der Programme aller Roboter der Szene und vergleicht sie mit den Schweißpunkten der Process-Simulate-Studie. Die Studie enthält die Sollpositionen; die realen Programme zusammen mit den Basen der Roboter (FZG-Null, Tisch-Frame) zeigen, wo die Roboter wirklich schweißen. Jeder Roboter wird an die Studie angepasst, so zeigt der Bericht die wirkliche Abweichung jedes Punktes und nicht den Fehler der Roboterposition. Ein Bauteilmodell ist nicht nötig: Die Studie enthält die Projektion jedes Schweißpunktes auf das Blech mit Orientierung, daraus ergibt sich die Blechnormale. Statt der Studie kann der Schweißplan (VW-A33-Punktplan oder CSV) die Referenz sein, siehe Schweißplan als Referenz. Ohne Studie und ohne Schweißplan werden die Schweißpunkte der Programme nur aufgelistet, nicht verglichen – der Bericht und das API-Ergebnis (warnings) weisen darauf hin.
- Schweißpunkte der Programme: KUKA-VKRC-Folds SERVOZANGE (Punktnummer / FahrzeugTyp) und TECH EZ / SP, Tech_.EZSP (S-Punkt / Fzg-Typ oder die Parameter P5 / P6 der Einstellungen des Welding point reader), Fanuc VW_USER EZSP (S-Punkt / Fzg_Typ) – dieselben Schweißbefehle wie im Editorfenster Schweißplanprüfung. VW-Punktnummern unter 100 sind Servicepunkte und werden übersprungen, auch die Servicestellungen der Zange (SERVOZANGE n Service, Messen ...) zählen nicht als Schweißpunkte. Der Name des Schweißpunktes kommt aus M_COMMENT über dem Punkt oder aus dem VW-Kommentar (Fanuc: !Name); Kommentare von Verriegelungen u. Ä. gelten nicht als Namen.
- Zuordnung: zuerst die Punktnummer. Ein Schweißpunkt eines Programms wird dem Schweißpunkt der Studie (oder des Plans) über seine Punktnummer aus dem Schweißbefehl zugeordnet, mit dem Fahrzeugtyp, wenn beide einen haben – die Nummer bestimmt den Schweißpunkt (in der Studie: die Punktnummer der OLP-Befehle der Schweißoperation, nur Nummern, die einmal vorkommen). Der Name über dem Punkt wird nur verwendet, wenn der Punkt keine Nummer hat oder die Nummer nicht in der Studie steht; sonst wird er nur geprüft: Bei einem über die Nummer zugeordneten Punkt, dessen Name vom Schweißpunkt dieser Nummer abweicht, stehen beide Namen im Bericht (Name ≠ Name der Referenz, Ergebnisfeld referenceName), und die Zusammenfassung zählt diese Punkte. Ein Punkt ohne Namen erhält den Namen des Schweißpunktes seiner Nummer.
- Schweißpunkt von mehr als einem Roboter geschweißt (mit der Studie und mit dem Schweißplan als Referenz): Wird derselbe Schweißpunkt der Referenz (Name, Fahrzeugtyp und Nummer) Punkten in den Programmen von zwei oder mehr Robotern zugeordnet, gibt der Bericht die Warnung Schweißpunkt X wird von n Robotern geschweißt: ... aus (einmal je Schweißpunkt), die Tabelle zeigt unter dem Namen jedes solchen Punktes auch geschweißt von: ..., und die Zusammenfassung zählt diese Punkte (Ergebnisfeld weldedByMoreRobots, Zeilenfeld alsoWeldedBy = die anderen Roboter). Ein Schweißpunkt wird nur von einem Roboter geschweißt – meist ist ein solcher Punkt ein kopiertes Programm oder eine falsche Punktnummer.
- Schweißpunkte der Studie: PmWeldLocationOperation (Name, projectedLocation = Projektion des Schweißpunktes auf das Blech mit Orientierung) und PmWeldPoint (Blechdicken). Namen von Operationen mit einem Präfix wie PB016 - <Name> werden erkannt: Der Name des Schweißpunktes ist der Teil nach " - ".
- Anpassung je Roboter, Basis und Werkzeug: Die Verschiebung wird nach der größten Anzahl der Punkte gewählt, die innerhalb der dreifachen Toleranz zusammenpassen, die Drehung wird nur aus diesen Punkten berechnet. Zusätzlich wird eine starre Anpassung mit beliebiger Drehung versucht, so wird auch ein gegenüber der Studie gedrehter Programm-Frame (z. B. ein Fanuc User Frame) gefunden; eine Drehung über 10° erscheint als anderer Frame statt der Verschiebung. Danach wird die Abweichung jedes Punktes nach der Anpassung berechnet. Ist keine Anpassung möglich und liegen die Punkte weit über der Toleranz auseinander (Median über dem 50-Fachen der Toleranz), unterscheiden sich die Frames und zu wenige Punkte passen: Die Anpassung zeigt zu wenige passende Punkte, die Punkte erhalten den Status keine Anpassung ohne Abweichungswerte, und Punkte einer solchen Gruppe ohne Paar werden nicht in der Karte gezeichnet.
- Zangenachse: der Winkel zwischen der Zangenachse und der Blechnormale. Die Zangenachse ist immer die Z-Achse des Werkzeug-Frames (Richtung der beweglichen Elektrode); die Drehung um die Elektroden ist frei.
Das Fenster hat folgende Felder: Toleranz Position (Standard 2 mm), Toleranz Zangenachse (Standard 5°), Bericht mit der aktuellen 3D-Ansicht, Koordinatensystem auf der Karte (wo die Achsen X, Y, Z der Welt / Studie auf der Karte der Schweißpunkte gezeichnet werden, damit die Richtung der Projektion bekannt ist: automatisch = der freie Platz am weitesten von den Punkten, eine Ecke, die Mitte oder keine), Roboternamen als R1, R2 ... (für Berichte, die außerhalb des Projekts weitergegeben werden, auch in den Kommentaren), Mit dem Schweißplan statt der Studie vergleichen (Compare with the weld plan instead of the study, Standard aus), Schweißplan (Weld plan, Datei A33 .xlsx / .xlsm oder .csv, Schaltfläche ...), Fahrzeugkoordinaten in BASE (Car coordinates in BASE, Standard 1), Schweißplanpunkte in der 3D-Ansicht zeigen (Show the weld plan points in the 3D view, Standard an; die letzten drei Felder sind nur mit dem Schweißplan aktiv, die Toleranz der Zangenachse nur ohne ihn) und die Schaltfläche Bericht erstellen... (PDF, HTML oder CSV nach der Dateiendung; der Bericht wird geöffnet). Die Werte bleiben für den nächsten Bericht gespeichert.
Schweißplan als Referenz
Mit Mit dem Schweißplan statt der Studie vergleichen (API plan) werden die Schweißpunkte der Programme mit dem Schweißplan verglichen – dem VW-A33-Punktplan (Excel .xlsx, ohne MS Excel gelesen) oder einer CSV-Datei; der Plan wird wie im Editorfenster Schweißplanprüfung gelesen (automatische Erkennung der A33-Überschrift, Blätter Punktplan*, API importFormat, sheets, columns).
- Die Punkte werden über die Punktnummer (mit dem Fahrzeugtyp) zugeordnet; ein Punkt ohne Nummer wird nur dann über seinen Namen zugeordnet, wenn der Name im Plan eindeutig ist. Eine Nummer, die mehrfach im Plan steht, wird als Warnung gemeldet (jeder Schweißpunkt braucht seine eigene Nummer).
- Roboter des Plans: Der Roboter des Planpunktes (A33-Spalte Schweissen durch Rob.) wird mit dem
Roboter verglichen, der den Punkt in der Szene schweißt – dieselbe Regel wie in der
Schweißplanprüfung (zwei Namen sind derselbe Roboter, wenn sie gleich sind oder
einer mit dem anderen endet, z. B. ein Planname, der auf
R01endet, und der RoboterR01). Ein Punkt, den ein anderer Roboter als der Roboter des Plans schweißt, zeigt in der Tabelle unter seinem Namen Roboter des Plans: X, die Zusammenfassung zählt diese Punkte (Ergebnisfeld otherRobot, Zeilenfelder otherRobot = true und planRobot). Planpunkte ohne Roboter werden nicht geprüft. - Der Plan enthält die Positionen in den Fahrzeugkoordinaten = BASE n der Programme (Fahrzeugkoordinaten in BASE, API carBase, Standard 1). Punkte der Programme in dieser Basis werden ohne Anpassung verglichen: Die Abweichung ist der Abstand zum Planpunkt. Punkte in anderen Basen werden nicht umgerechnet und nicht verglichen (Status andere Basis - nicht verglichen).
- Die Tabelle der Anpassung zeigt die gemeinsame Verschiebung jedes Roboters: Eine Verschiebung nahe an den Abweichungen aller seiner Punkte bedeutet eine verschobene Basis, einzelne große Abweichungen bedeuten einzelne Punkte.
- Der Plan hat keine Blechnormale: Die Zangenachse wird nicht geprüft (die Spalte zeigt -); OK = Abweichung ≤ Toleranz Position.
- Schweißplanpunkte in der 3D-Ansicht zeigen (API show3d): ein Kreuz an jedem Planpunkt in den Fahrzeugkoordinaten des schweißenden Roboters (des Roboters, der den Punkt schweißt, sonst des Roboters aus dem Plan) – grün OK, rot Abweichung mit einer roten Linie zum Punkt des Programms, orange nicht geschweißt (oder nur in einer anderen Basis geschweißt); die Beschriftung ist die Punktnummer (Fahrzeugtyp;Nummer). Planpunkte ohne Koordinaten oder ohne einen Roboter der Szene werden nicht gezeichnet (API-Ergebnis plan3d {drawn, withoutRobot}). Ein Bericht aus dem Fenster ohne Schweißplan (API "show3d":false) entfernt die Kreuze.
- Die Listen unten heißen Schweißpunkte der Programme, die nicht im Schweißplan gefunden wurden und Schweißpunkte des Schweißplans, die in den Programmen nicht gefunden wurden.
Der Bericht enthält:
- Kopf mit den Projektdaten (dieselben Felder wie im Bericht der Basenprüfung), Datum, Studie (oder Schweißplan mit der Basis der Fahrzeugkoordinaten) und Toleranz, die Warnungen (keine Studie / kein Plan, Fehler des Plans, Nummern doppelt im Plan, Schweißpunkte von mehreren Robotern geschweißt), eine Zusammenfassung (mit den Zeilen n Schweißpunkt(e) von einem anderen Roboter geschweißt als im Schweißplan und n Schweißpunkt(e) von mehr als einem Roboter geschweißt, wenn es solche Punkte gibt).
- Was geprüft wird (der erste Abschnitt): ein Bild mit dem Schweißzangenmodell eines Roboters der Szene im TCP-Frame (transparent, aufrecht: Zangenkörper oben, TCP und Blech unten, Legende unter dem Bild), dem Blech, dem Schweißpunkt der Studie mit seiner Normalen n, dem Punkt des Roboterprogramms (TCP), der Abweichung d und dem Winkel alpha zwischen Zangenachse und Normale; ohne Zangenmodell in der Szene wird stattdessen ein gezeichnetes Schema gezeigt. Die Schweißzange wird aus dem Werkzeug oder aus den am Flansch montierten Teilen genommen; Dummy-Werkzeuge werden übersprungen. Unter dem Bild erklären fünf kurze Punkte die Zuordnung der Punkte, die Anpassung, d, alpha und die Listen der Punkte ohne Paar.
- Karte der Schweißpunkte: Projektion auf die Ebene der Punkte, Beschriftungen Reihenfolge: Name mit Hinweislinien zu beiden Seiten, Symbol und Farbe je Roboter, Legende Roboter / Symbol / Anzahl; ein roter Ring markiert einen Punkt außerhalb der Toleranz. Ein kleines Koordinatensystem zeigt die Achsen X, Y, Z der Welt (Studie) in dieser Projektion (Ring mit Punkt: Achse zum Betrachter, Ring mit Kreuz: vom Betrachter weg). Im PDF ist die Karte ein Bild und die Legende zeigt kleine Symbole.
- Anpassung der Roboter an die Studie: Roboter, Basis, Werkzeug, verwendete / alle Punkte, Verschiebung in der Mitte der Punkte, Drehung, Zangenachse (anderer Frame / zu wenige passende Punkte statt der Verschiebung, siehe oben).
- Schweißpunkte: Roboter, Programm, #, Punkt, Schweißpunkt, Zange / Prog. / Nr., Bleche [mm], Abweichung [mm], Zangenachse [°], Status OK / prüfen / nicht in der Studie (nicht im Plan) / andere Basis - nicht verglichen (Schweißplan) / keine Anpassung. Ein Name, der vom Schweißpunkt derselben Nummer abweicht, wird mit ≠ Name der Studie / des Plans darunter gezeigt, ein Punkt, den ein anderer Roboter als der Roboter des Plans schweißt, mit Roboter des Plans: X, ein von mehreren Robotern geschweißter Punkt mit auch geschweißt von: ...; die Nummernspalte zeigt Fahrzeugtyp;Nummer, wenn der Fahrzeugtyp bekannt ist. Die Überschriften der Spalten Abweichung und Zangenachse zeigen die Grenzwerte. Über der Tabelle steht das Kriterium: OK = Abweichung nach der Anpassung seines Roboters / seiner Basis / seines Werkzeugs ≤ Toleranz Position und Winkel der Zangenachse zur Blechnormale ≤ Toleranz Zangenachse; prüfen = einer der Werte größer. Die Toleranzen werden im Fenster Extras → Schweißpunktbericht oder mit den API-Parametern tolMm / tolDeg eingestellt (Standard 2 mm / 5°). Punkte, die weiter als die dreifache Toleranz von den anderen entfernt sind, nehmen an der Anpassung nicht teil.
- Schweißpunkte der Programme, die nicht in der Studie gefunden wurden: Roboter, Programm, #, Punkt,
Schweißpunkt, Punktnummer, Grund und der nächste Schweißpunkt der Studie. Das Programm schweißt einen
solchen Punkt, aber die Studie hat keinen Schweißpunkt mit demselben Namen oder derselben Punktnummer. Die Gründe (die
Punktnummer wird zuerst geprüft):
- Punktnummer n nicht in der Studie, der Name auch nicht (mit dem Schweißplan: Punktnummer n nicht im Schweißplan) – das Programm hat eine Punktnummer, die die Referenz nicht hat;
- Punktnummer n kommt in der Studie / im Plan mehrfach vor – der Punkt wird nur über eine eindeutige Nummer zugeordnet;
- Name nicht in der Studie – der Punkt hat keine Nummer, und der Name über dem Punkt weicht von der Studie ab (Tippfehler, anderes Suffix, alter Name);
- kein Name über dem Punkt, keine Punktnummer;
- keine Studie – der Bericht wurde ohne Studie und ohne Schweißplan erstellt.
- Schweißpunkte der Studie, die in den Programmen nicht gefunden wurden (kein Programm schweißt sie) und optional die 3D-Ansicht.
Der Bericht wird auf Deutsch erstellt, wenn die Sprache des Plugins Deutsch ist.
Die CSV-Datei hat eine Zeile je Schweißpunkt (robot, program, order, point, line, name, base, tool, gun, weldProgram, pointNumber, carType, inStudy, thickness, dRawMm, dMm, angleDeg, ok, referenceName, otherFrame, planRobot, alsoWeldedBy – die anderen Roboter durch Kommas getrennt). Im API-Ergebnis hat eine Zeile ohne Paar reason (numberNotInStudy, numberAmbiguous, nameNotInStudy, noNameNoNumber, noStudy), nearestSearchMm und nearestStudy {name, distanceMm, pointNumber, paired}.
Beispielbericht (anonymisierte VW-Station, Roboter R1..R3, Teilenummern ersetzt; HTML wie vom Simulator erstellt, auf Englisch):
Lizenz: Basislizenz des Robot Cell Simulators (140). API: weld_report.
Fanuc-Roboter (VW-Standard)
Seit 2026-10-20 übernimmt der Simulator auch Fanuc-Roboterarchive. Ein Roboterarchiv mit system.va und .ls-Programmen, aber ohne $config.dat, wird automatisch als Fanuc-Archiv (VW-Standard) erkannt – beim Laden aus der Simulationsdatei (ArchiveRobot), mit Datei → Roboter aus Archiv einfügen (File → Insert robot from archive) und beim Wiederherstellen einer Sitzung. Für die Simulation übersetzt RCS das Archiv in ein Ersatz-KUKA-Archiv im Cache-Ordner des Benutzers %LOCALAPPDATA%\DrAmaT\dres_<Version>\cache\RCS_fanuc\<Roboter>; die Dateien des Fanuc-Archivs bleiben unverändert, und die Simulationsdatei und die Sitzung behalten den Pfad des Fanuc-Archivs. Die Konsole meldet beim Laden Fanuc archive - translating the programs for the simulation, danach den Robotertyp und die Anzahl der Programme und Punkte. Wie die Programme übersetzt werden und was nicht simuliert wird: Fanuc-Programme in der Simulation.
- Kinematik – aus SYMOTN.VA (DH-Daten der Bewegungsgruppe 1). Die Umrechnung der Achsen zwischen Fanuc und dem KUKA-Modell ist exakt (dasselbe kinematische Modell) und wird bei jedem Laden geprüft; schlägt die Prüfung fehl, wird der Roboter nicht eingefügt (Fehler in der Konsole). Zusätzlich wird die Kinematik mit der von der Steuerung in SYMOTN.VA gespeicherten Position ($MCH_ANG, $MCH_POS, $UTOOL) verglichen: passt das Modell nicht (z. B. ein Fanuc-Roboter mit Parallelarm eines noch nicht bestätigten Typs) oder fehlen die Steuerungsdaten, wird der Roboter nicht simuliert eingefügt.
- Parallelarm (M-900) – die Fanuc-M-900-Roboter mit Parallelarm M-900iA/260L, M-900iB/280L und M-900iB/400L werden simuliert: der Versatz des Unterarms ist mit der von der Steuerung gespeicherten Position und mit dem CAD-Modell bestätigt, und die Bibliothek enthält ihre 3D-Modelle. Andere Parallelarm-Typen bleiben nicht simuliert, bis sie bestätigt sind.
- Verfahrachse (Achse 7 der Gruppe 1) – wird als Linearachse E1 entlang der X- oder Y-Achse der
Welt simuliert. Die Richtung der Fahrbahn kommt in dieser Reihenfolge aus
- der von der Steuerung gespeicherten Position in SYMOTN.VA (die Steuerungsposition ist genau um E1 verschoben),
- wenn die Steuerungsposition keine Richtung ergibt (E1 steht nahe 0, oder Achswinkel und gespeicherte Position stammen aus verschiedenen Zeitpunkten), der Steuerungskonfiguration $SCR_GRP[1].$EXT_XYZ_MAP (1 = X, 2 = Y, 3 = Z, positive Richtung),
- nur wenn auch diese fehlt, dem Robotertyp in der Process-Simulate-Studie (z. B. ein Typ, der auf _7ACHSE_Y+ endet).
- Darstellung der Verfahrachse – enthält die Process-Simulate-Studie ein Modell der Fahrbahn
(Mechanismus .m in der Bibliothek der Studie), wird dieses Modell gezeigt. Ohne CAD-Modell der Fahrbahn
zeichnet RCS sie als transparenten Quader über die Software-Endschalter von E1 (+500 mm): die Richtung + rot,
die Richtung - blau, ein Querbalken bei E1 = 0 und die Koordinatensysteme $ROBROOT (bei E1 = 0) und
$ERSYSROOT.

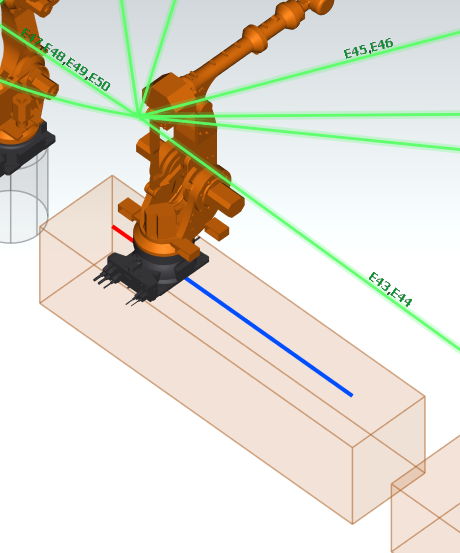

Fanuc-Roboter auf einer Fahrbahn ohne CAD-Modell der Fahrbahn: transparenter Quader über die E1-Grenzen, Richtung + rot, Richtung - blau - Signalbeschreibungen – die Kommentare der Signale in DIOCFGSV.IO (Kommentartabellen mit Signaltyp und Index) werden als Langtexte des Roboters verwendet: DI n = E n, DO n = A n. Die Verriegelungskarte findet daraus die Partnerroboter, z. B. DI 41 "L.Ant.1>R1" = Freigabe vom Partnerroboter R1. Ohne die Datei warnt die Konsole DIOCFGSV.IO not found - no signal descriptions for the interlock map.
- Werkzeuge und Basen – UT n = Werkzeug n (UT 0 = Werkzeug 32); UF n = Basis n+1. Die Fanuc-Welt liegt $MOUNT_LOC.Z über dem Roboterfuß.
- Punkte behalten X Y Z W P R; die Armkonfiguration kommt aus CONFIG (einschließlich der Turn-Zahlen). Als Achsstellung geteachte Punkte werden ebenfalls umgerechnet.
- Nicht unterstützte Montage – Roboter, die nicht bodenmontiert sind ($MOUNT_ANGLE), mit $MOUNT_LOC nicht nur in Z, ohne DH-Daten oder nicht 6-achsig werden nicht eingefügt (Fehlermeldung); Roboter auf einer Verfahrachse, die die Steuerungsposition nicht bestätigt, werden nicht simuliert eingefügt – der Simulator rechnet einen solchen Roboter nie mit fehlenden Daten.
- 3D-Modell – das Bibliotheksmodell aus cad.rcc wird nach dem Robotertyp gewählt ($SCR / Version ROBOT_ID, z. B. R-2000iB/210F, R-2000iC/210F, R-2000iC/270F, M-900iA/350, M-900iA/260L, M-900iB/280L, M-900iB/400L). Die Fanuc-Modelle haben keine Referenzdaten, daher werden ihre Maße nicht mit dem Archiv verglichen – die Simulation verwendet die Kinematik aus SYMOTN.VA. Andere Robotertypen erhalten das kinematische Modell (no CAD).
Roboter, die nicht simuliert werden können
Ein Roboter, dessen Positionen nicht korrekt berechnet werden können, wird in der Zelle angezeigt, aber nie mit falschen Positionen simuliert. Das gilt für
- einen Roboter auf einer Linearachse (Gruppe 1, Achse 7), deren Fahrbahnrichtung nicht bekannt ist – eine Fanuc-Verfahrachse wird als Linearachse E1 simuliert, wenn die von der Steuerung in SYMOTN.VA gespeicherte Position genau um E1 entlang der X- oder Y-Achse der Welt verschoben ist, oder (mit der Option Deduce the direction of the travel track (axis 7) of a robot that has one) wenn die Richtung aus $SCR_GRP[1].$EXT_XYZ_MAP oder aus dem Robotertyp in der Studie kommt; der Grund zeigt die gemessene Verschiebung (oder dass Achse 7 keine Position hat, nahe E1 = 0 steht oder keine Software-Endschalter in der Sicherung hat),
- einen Roboter, dessen Kinematik nicht zur von der Steuerung gespeicherten Position passt – z. B. Fanuc-Roboter mit Parallelarm eines noch nicht bestätigten Typs (bestätigt und simuliert: M-900iA/260L, M-900iB/280L, M-900iB/400L): die aus den Achswinkeln der Steuerung berechnete Position weicht von $MCH_POS ab,
- eine Sicherung ohne Steuerungsdaten in SYMOTN.VA ($MCH_ANG / $MCH_POS / $UTOOL) – die Kinematik kann nicht geprüft werden.

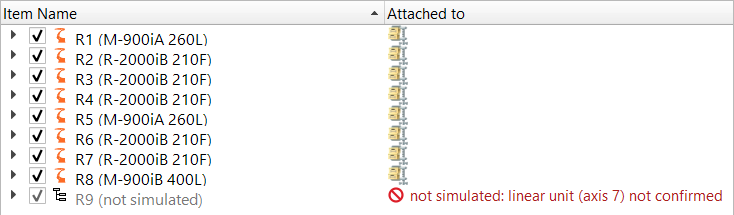

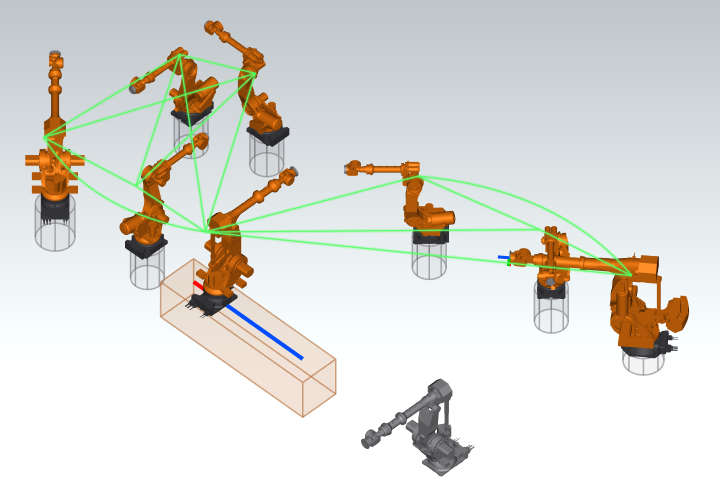

Ein solcher Roboter wird als statisches graues Modell mit dem Titel <Archiv> (not simulated) in der Nullstellung an seinem Platz in der Studie eingefügt. Der Model Browser zeigt ein rotes Verbotszeichen und den kurzen Grund in der zweiten Spalte (Attached to), z. B. not simulated: linear unit (axis 7) not confirmed oder not simulated: kinematics differs by 500 mm; der Tooltip zeigt den ganzen Grund. Seine Programme werden nicht geladen, und der Roboter ist nicht Teil der Abläufe, der Verriegelungsprüfungen und der Berichte; die Zusammenfassung des Einfügens zählt ihn als nicht eingefügt. Wird der Roboter im Model Browser ausgewählt, schreibt das Message Window den vollständigen Grund – die Werte der Steuerung (Achswinkel, von DReS berechnete und von der Steuerung gemeldete Position) und was zu tun ist (z. B. eine vollständige Sicherung verwenden).
Was das für Sie bedeutet:
- Der graue Roboter zeigt nur das Layout der Zelle. Für ihn werden keine Kollisionen, Arbeitsbereiche, Taktzeiten oder Berichte berechnet, und er bewegt sich nie.
- Partnerroboter, die auf seine Signale warten (Verriegelungsfreigaben, Handshakes), warten in der Simulation oder werden durch die Optionen des Ablaufs freigegeben – solche Wartezeiten auf einen nicht simulierten Roboter sind keine Programmfehler der Partner.
- Um den Roboter zu simulieren: eine vollständige Sicherung laden (mit SYMOTN.VA und der Steuerungsposition), einen Roboter eines bestätigten Typs verwenden oder – bei einer Verfahrachse – die Option Deduce the direction of the travel track (axis 7) of a robot that has one einschalten und den Roboter neu laden.
Registerkarte Robot Axis
|
Die Registerkarte bewegt den aktuellen Roboter (im Model Browser ausgewählt). Die Schieberegler und Eingabefelder stellen die Achsen A1–A6 und die Linearachse E1 innerhalb der Grenzen aus den Maschinendaten ein. Der Roboter folgt sofort in der 3D-Ansicht. Keep TCP position when moving E1 kompensiert die 7. Achse: Der TCP bleibt stehen, während der Roboter entlang der Linearachse fährt. Show TCP coordinate system und Show base coordinate system zeichnen die Koordinatensysteme in die 3D-Ansicht. |
Kartesisches Verfahren
Die Gruppe Cartesian (TCP) zeigt die TCP-Position im gewählten Tool und in der gewählten Base (Werkzeug- und Basisdaten aus $config.dat des Roboter-Archivs). Die Schaltflächen − / + verschieben den TCP um die Step-Weite in X, Y, Z oder drehen ihn um A, B, C; ein Wert kann auch direkt eingegeben werden. Status S und Turn T der aktuellen Position werden darunter angezeigt.
Die aktuelle Position kann mit Touch up in einen Programmpunkt geschrieben werden.
